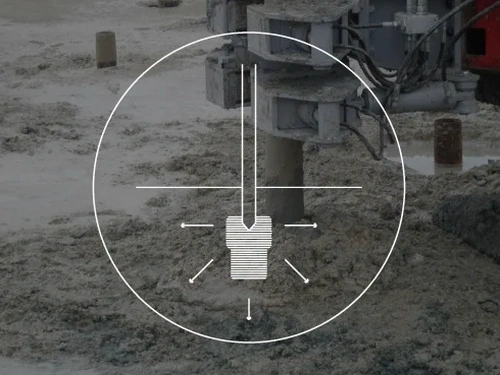

Ein weit verbreiteter Fehler bei der Baugrundvorbereitung in Ratingen ist die pauschale Annahme von Verdichtungsparametern, ohne die spezifische Geologie des Niederbergischen Landes zu berücksichtigen. Die quartären Lockergesteine, insbesondere die Terrassenablagerungen des Rheins und die lössbedeckten Hochflächen, reagieren höchst unterschiedlich auf dynamische Energieeinträge. Wer hier ohne vorausgehende Korngrößenanalyse und Sondierungen arbeitet, riskiert ungleichmäßige Setzungen, die später teure Nacharbeiten an Bodenplatten oder Streifenfundamenten erzwingen. Die Bemessung der Rütteldruckverdichtung ermittelt Rüttelpunktabstand, Frequenz und Verweildauer so, dass der anstehende Boden bis in die erforderliche Tiefe homogen verdichtet wird. In Ratingen mit seinen teilweise steifen bis halbfesten Schluffen ist diese ingenieurtechnische Vorauslegung keine Option, sondern eine wirtschaftliche Notwendigkeit. Ein korrekt dimensioniertes Raster verhindert sowohl Überverdichtung als auch unentdeckte Schwachstellen und stellt sicher, dass die geforderte Lagerungsdichte im gesamten Baufeld erreicht wird.
Die präzise Vorausberechnung des Rüttelrasters verhindert das teuerste Risiko der Tiefenverdichtung: unerkannte Inhomogenitäten, die erst Jahre später als differenzielle Setzungen sichtbar werden.
Ablauf und Umfang
Lokale Besonderheiten
Ein sechsgeschossiger Wohnkomplex an der Kaiserswerther Straße wurde auf einem scheinbar tragfähigen Terrassenkies errichtet, dessen Verdichtungswillkür nach der ersten Frostperiode zu Rissbildern in den aufgehenden Wänden führte. Die nachträgliche Untersuchung mit Rammsondierungen zeigte ein unregelmäßiges Verdichtungsmuster mit lokalen Dichteinbrüchen, verursacht durch einen nicht bemessenen, frei Hand gefahrenen Rüttelplan. In den betroffenen Zonen waren die Lagerungsdichten um 15 Prozent niedriger als im Rest des Baufelds. Die Sanierung erforderte Injektionen unter die Fundamente und verursachte Kosten, die das Budget der ursprünglichen Baugrundverbesserung um ein Vielfaches überstiegen. Eine fachgerechte Bemessung der Rütteldruckverdichtung hätte die kritischen Randzonen frühzeitig identifiziert und mit engerem Raster oder Vorverdichtung entschärft. Gerade in Ratingen, wo die Quartärbasis unregelmäßig ausgebildet ist und lokale Rinnenstrukturen tiefreichende Weichschichten enthalten können, ist die ingenieurtechnische Planung der Verdichtung der einzige Schutz vor solchen Bauschäden.
Geltende Normen
DIN EN 14731:2005-10 – Baugrundverbesserung durch Tiefenrüttelverfahren, DIN 1054:2021-04 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau, DIN 4094-3 – Baugrunderkundung durch Rammsondierungen (DPH, DPM), DIN EN 1997-2:2010-10 – Eurocode 7: Geotechnische Erkundung und Untersuchung
Verwandte Dienstleistungen
Geotechnische Vorerkundung
Kombination aus SPT-Bohrungen und Rammsondierungen (DPH) zur Ermittlung von Lagerungsdichte und Kornverteilung im Baufeld. Erstellung eines geotechnischen Längsprofils als Eingangsparameter für die Verdichtungsberechnung.
Rechnerische Bemessung und Rasterplan
Ermittlung von Rüttelpunktabstand, Eindringtiefe, Flügelöffnung und Frequenzgang auf Basis der Kornkennwerte. Ausgabe als digitaler Rasterplan für die GPS-gestützte Rüttlersteuerung auf der Baustelle.
Qualitätssicherung vor Ort
Durchführung von Vor- und Nach-CPT zur Validierung des Bemessungsansatzes. Abnahme nach ZTV E-StB und Dokumentation der erreichten Spitzendrücke in einem abschließenden Prüfbericht mit Soll-Ist-Vergleich.
Typische Parameter
Gängige Fragen
Wann ist in Ratingen eine Rütteldruckverdichtung einer statischen Verdichtung vorzuziehen?
Immer dann, wenn Lockergesteine in Tiefen jenseits von 2,5 Metern verbessert werden müssen. In Ratingen ist das bei den tiefreichenden quartären Terrassenschottern und fluviatilen Sanden der Fall, wo Oberflächenverdichtung mit Walzen keine ausreichende Tiefenwirkung erzielt. Die Rütteldruckverdichtung erreicht hier Einflusstiefen bis 12 Meter und homogenisiert den Baugrund über die gesamte Gründungstiefe hinweg.
Wie wird der Erfolg der Bemessung messtechnisch nachgewiesen?
Standard ist der Vorher-Nachher-Vergleich mittels CPT-Sondierungen nach DIN EN ISO 22476-1. Dabei wird der Spitzendruck qc vor und nach der Verdichtung an denselben Rasterpunkten gemessen. Zusätzlich können dynamische Plattendruckversuche zur Kontrolle des oberflächennahen Verformungsmoduls Evd herangezogen werden. Die Abnahmekriterien sind in der Bemessung bereits als Zielwerte definiert.
Was kostet eine Bemessung der Rütteldruckverdichtung in Ratingen?
Eine vollständige Bemessung mit Vorfelderkundung, rechnerischer Auslegung und Feld-QS liegt in Ratingen im Bereich von 1.370 bis 4.860 Euro. Die Spanne ergibt sich aus der Baufeldgröße, der erforderlichen Sondierungstiefe und der Komplexität der Bodenverhältnisse. Reine Rechenleistungen ohne Erkundung liegen am unteren Ende, während große Areale mit heterogenem Untergrund den oberen Bereich ausschöpfen.
Welche Bodenkennwerte sind für die Bemessung besonders kritisch?
Die Ungleichförmigkeitszahl Cu und der Feinkornanteil sind die entscheidenden Parameter. Böden mit Cu über 15 und Feinkorn unter 10 Prozent gelten als sehr gut rüttelverdichtbar. In Ratingen relevant sind auch der Wassergehalt der bindigen Zwischenlagen, da zu hohe Sättigung die Verdichtungswirkung durch Porenwasserüberdrücke dämpft. Die Korngrößenanalyse nach DIN EN ISO 17892-4 ist daher zwingend vor jeder Bemessung durchzuführen.
