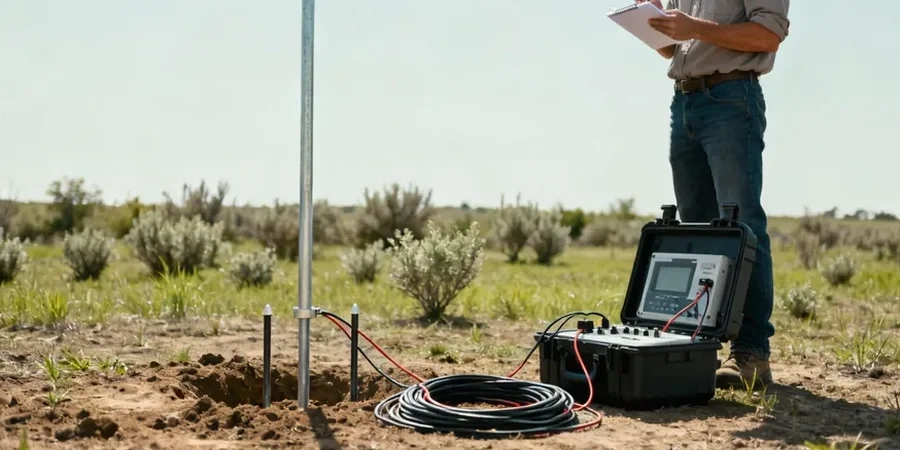

Viele Bauvorhaben in Ratingen scheitern nicht am Tragwerk, sondern an der Fehleinschätzung des unsichtbaren Untergrunds. Gerade im Übergang vom Niederbergischen Land zur Rheinebene, wo Lösslehme, Terrassenschotter und verwitterte Tonschiefer in wenigen Metern Tiefe wechseln, reichen punktuelle Aufschlüsse allein oft nicht aus. Wer hier auf eine flächenhafte, zerstörungsfreie Vorerkundung verzichtet, riskiert böse Überraschungen beim Aushub. Die Elektrische Widerstandsmessung / VES (Vertikale Elektrische Sondierung) schließt diese Lücke, indem sie Widerstandskontraste im Untergrund entlang von Profillinien abbildet — noch bevor der erste Bagger rollt. In Kombination mit dem Sondierbohrungen nach SPT lassen sich die geophysikalischen Modelle kalibrieren und die Baugrundbeurteilung auf ein belastbares Fundament stellen.
Der spezifische Widerstand verrät mehr über Korngröße, Sättigung und Schichtwechsel als eine Handvoll Baggerschürfe — und das, ohne den Boden umzugraben.
Ablauf und Umfang
Lokale Besonderheiten
Mit rund 87.000 Einwohnern und einer Siedlungsgeschichte, die bis ins 9. Jahrhundert zurückreicht, ist Ratingen eine Stadt der Überlagerungen: Alte Bachläufe, verfüllte Kiesgruben und mittelalterliche Kellergewölbe durchziehen den Untergrund, ohne in Kartenwerken verzeichnet zu sein. Die geoelektrische Widerstandsmessung deckt solche verborgenen Strukturen auf, indem sie Anomalien im Untergrund sichtbar macht, die der Baggerfahrer erst spürt, wenn es zu spät ist. Ein plötzlicher Bodeneinbruch oder unerwartetes Schichtenwasser können den Bauablauf um Wochen zurückwerfen — mit Kostenfolgen, die den Aufwand einer VES-Kampagne um ein Vielfaches übersteigen. Gerade in den Hanglagen am Rande des Ratinger Stadtwalds, wo Hangwasserzüge auf verwitterten Tonschieferhorizonten auflagern, liefert die Kombination aus elektrischer Sondierung und gezielten Rammsondierungen die Datengrundlage, um Böschungen standsicher zu dimensionieren und Wasserhaltungsmaßnahmen richtig auszulegen.
Geltende Normen
DIN 4020: Geotechnische Untersuchungen für bautechnische Zwecke, DIN 18202: Toleranzen im Hochbau – Bauwerke, SN 640 312a (sinngemäß): Geoelektrische Sondierungen im Baugrund, DIN EN 1997-2 (Eurocode 7): Erkundung und Untersuchung des Baugrunds
Verwandte Dienstleistungen
VES-Messkampagne
Durchführung von Vertikalen Elektrischen Sondierungen entlang vorgegebener Profillinien, inkl. Auswertung als 1D-Schichtmodell und 2D-Pseudosektion. Ideal zur Erkundung von Schichtgrenzen, Grundwasserhorizonten und Verwitterungszonen vor Gründungsplanung.
Kalibrierung mit Direktaufschlüssen
Kombination der geophysikalischen Messdaten mit SPT-Bohrungen oder Rammkernsondierungen nach DIN EN ISO 22476-3. Die punktuellen Aufschlüsse dienen als Ground Truth für die Inversion und erhöhen die Aussagesicherheit der Widerstandsmodelle erheblich.
Baugrundgutachten nach DIN 4020
Erstellung eines vollständigen geotechnischen Berichts, der die VES-Ergebnisse in Homogenbereiche und Baugrundklassen übersetzt. Enthält Gründungsempfehlungen, Angaben zur Versickerungsfähigkeit und Hinweise zu Aushubklassen.
Beweissicherung und Monitoring
Wiederholungsmessungen vor und nach Baumaßnahmen zur Dokumentation von Grundwasserstandsänderungen oder Setzungsprozessen. Die elektrische Widerstandsmessung reagiert empfindlich auf Änderungen der Wassersättigung und eignet sich als Frühwarnsystem für Bauwerksumgebungen.
Typische Parameter
Gängige Fragen
Was kostet eine Elektrische Widerstandsmessung / VES in Ratingen?
Eine VES-Kampagne in Ratingen liegt je nach Anzahl der Sondierungspunkte, Profillänge und erforderlicher Eindringtiefe typischerweise zwischen €610 und €970 netto. Der Preis umfasst die Feldmessung, die Inversionsauswertung und einen Kurzbericht mit Schichtmodell. Bei Kombination mit SPT-Bohrungen zur Kalibrierung erstellen wir ein Komplettangebot.
Wie tief kann die VES-Sondierung in den Ratinger Böden messen?
Die erreichbare Tiefe hängt vom Elektrodenabstand und den Untergrundwiderständen ab. In den für Ratingen typischen Lösslehmen und verwitterten Schiefern erreichen wir mit einer maximalen Auslage von 100 Metern (Schlumberger-Konfiguration) Eindringtiefen von 30 bis 60 Metern unter Geländeoberkante — ausreichend für die meisten Hoch- und Tiefbauprojekte.
Wann ist eine VES-Messung sinnvoller als eine reine Bohrkampagne?
Die VES ist immer dann die wirtschaftlichere Wahl, wenn es um die flächenhafte Erkundung zwischen Bohrungen geht — etwa um Schichtgrenzen lateral zu verfolgen, Hohlräume oder Inhomogenitäten zu orten oder den Grundwasserspiegel über ein ganzes Baufeld zu kartieren. Sie ersetzt keine Bohrung, reduziert aber die Zahl der benötigten Aufschlüsse und liefert ein kontinuierliches Untergrundbild.
Welche Normen sind für die elektrische Baugrunderkundung in Deutschland relevant?
Die geoelektrische Erkundung wird im Rahmen der geotechnischen Untersuchungen nach DIN 4020 und DIN EN 1997-2 (Eurocode 7) durchgeführt. Die Messung selbst folgt den Empfehlungen des Arbeitskreises 'Geoelektrik' der Deutschen Geophysikalischen Gesellschaft, die Auswertung stützt sich auf anerkannte Inversionsverfahren.
Können Versorgungsleitungen die VES-Messung in Ratingen stören?
Ja, metallische Leitungen, geerdete Fundamente oder Stahlspundwände im Untergrund können das elektrische Feld verzerren und die Messdaten unbrauchbar machen. Wir führen vor jeder Kampagne eine Leitungserkundung durch und planen die Profillinien so, dass bekannte Störkörper umgangen werden. In dicht bebauten Altstadtbereichen Ratingens prüfen wir vorab die Machbarkeit.
